Přístrojové transformátory proudu CTT1 jsou určeny pro měření a jištění ve vnitřní rozvodných zařízených nízkého napětí s nejvyšším napětím soustavy 0,72 kV. Hodnota sekundárního proudu je 5 A nebo 1 A.
Transformátory CTT 1 mají krajní provozovací proud 120 % IN, po dohodě mezi výrobcem a zákazníkem je možno dodat i jiné hodnoty.
Přístrojový transformátor proudu CTT1 je určen pro měření ve vnitřní rozvodných zařízených nízkého napětí s nejvyšším napětím soustavy 0,72 kV.
Hodnota sekundárního proudu je 5 A nebo 1 A. Transformátory splňují požadovanou třídu přesnosti v rozmezí 25 % až 100 % jmenovité zátěže.
Krajní provozovací proud je 120% IN, po dohodě mezi výrobcem a zákazníkem je možno dodat i jiné hodnoty.

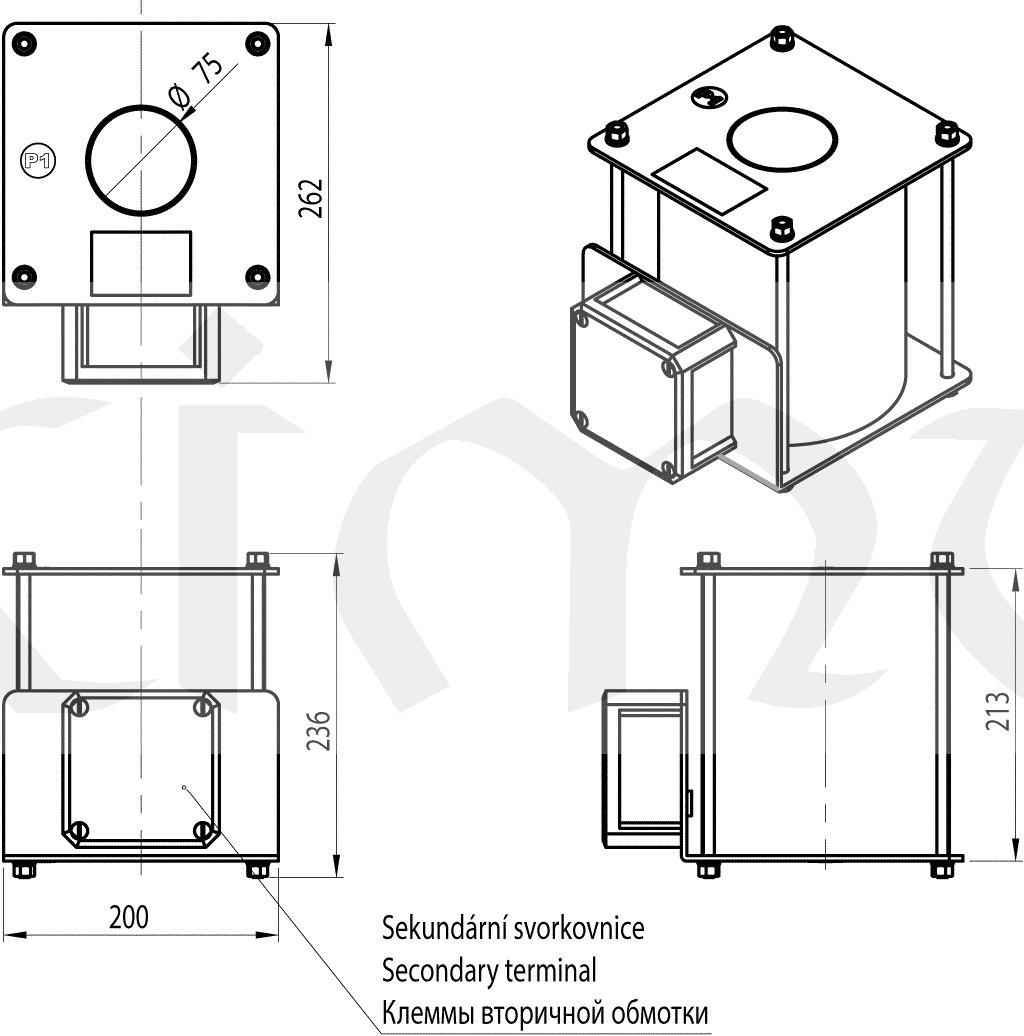

Transformátory jsou řešeny jako násuvné.
Sekundární řadové svorky jsou umístěny v rozbočovací krabici, kterou je možné zaplombovat.
Vodiče lze zavést přímo skrz 7x těsnění M25, nebo nahradit kabelovou vývodkou.
Pro připojení k sekundárním svorkám doporučujeme holé vodiče do maximálního průměru 2,5 mm.
V rámci zákaznického servisu nabízíme zákazníkům možnost úředního cejchování transformátorů včetně vystavení všech následných protokolů.
Po dohodě s výrobcem je možné parametry upravit podle konkrétních požadavků zákazníka. Jiné technické parametry je možno konzultovat s výrobcem.
Parametry pro proudové transformátory řady CTT1:
Nejvyšší napětí soustavy: 0,72 kV
Zkušební napětí střídavé: 3 kV
Jmenovitý primární proud, In: 25 - 600 A
Jmenovitý sekundární proud: 5 A nebo 1 A
Jmenovitý krátkodobý tepelný proud, Ith: 60 x In Jmenovitý dynamický proud, Idyn: 2,5 x Ith
Jmenovitý kmitočet: 50 Hz
Teplotní třída izolace: E
Provozní podmínky: provozní teplota od -5 do +40°C
odpovídá teplotní třídě -5/40 dle ČSN EN 61869-1 vnitřní prostory bez kondenzace vody
Norma: ČSN EN 61869-1, ČSN EN 61869-2, IEC EN 61869-1, IEC EN 61869-2
Typové schválení: TCM 212/16-5347
